CED012841142001

Name: Amphenol CED012841142001
Brand: Amphenol FCI
SKU: 649-CED012841142001
Price: 33.86 USD
Availability: InStock

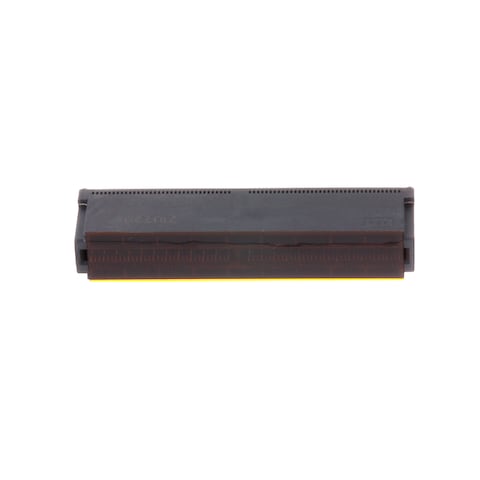

Las imágenes son para referencia solamente
Ver especificaciones del producto

Mouser N.º:

649-CED012841142001

Fabricante N.º:

CED012841142001

Fabricante:

Amphenol FCI

Descripción:

Conectores de borde de tarjeta estándar Double Density Cool Edge connectors SMT 284 pins 08 mm Vertical 236mm AIC

Ciclo de vida:

Pedido especial de fábrica:

Obtenga una cotización para verificar el precio actual, plazo de entrega y requisitos para realizar pedidos del fabricante.

Hoja de datos:

CED012841142001 Hoja de datos (PDF)

Modelo ECAD:

Descargue Library Loader gratis para convertir este archivo para su herramienta ECAD. Conozca más sobre el modelo ECAD.

Más información

Conozca más sobre Amphenol FCI CED012841142001

En existencias: 30

Existencias:: 30 Se puede enviar inmediatamente

Se ha producido un error inesperado. Vuelva a intentarlo más tarde.
Plazo de entrega de fábrica:: 10 Semanas Tiempo estimado de producción de fábrica para cantidades superiores a las que se muestran.

Las cantidades superiores a 30 estarán sujetas a requisitos mínimos de pedido.

Introducir cantidad:

Mínimo: 1 Múltiples: 1

Precio unitario:

$-.--

Precio ext.:

$-.--

Est. Tarifa:

Precio (USD)

Cantidad	Precio unitario	Precio ext.
	$33.86	$33.86
	$30.14	$301.40
	$29.14	$728.50
	$28.93	$2,893.00
Envase tipo carrete completo (pedir en múltiplos de 170)
	$28.07	$4,771.90
	$23.94	$8,139.60

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Atributo del producto	Valor de atributo	Seleccionar atributo
Fabricante:	Amphenol
Categoría de producto:	Conectores de borde de tarjeta estándar
RoHS:
Producto:	Receptacles
Número de posiciones:	284 Position
Paso:	0.8 mm
Grosor de la placa:	2.36 mm
Estilo de montaje:	SMD/SMT
Ángulo de montaje:	Vertical
Revestimiento del contacto:	Gold
Marca:	Amphenol FCI
Material del contacto:	Copper Alloy
País de ensamblaje:	Not Available
País de difusión:	Not Available
País de origen:	CN
Régimen de corriente:	500 mA
Material del alojamiento:	Thermoplastic (TP)
Resistencia de aislamiento:	1 GOhms
Temperatura de trabajo máxima:	+ 105 C
Temperatura de trabajo mínima:	- 40 C
Número de filas:	4 Row
Empaquetado:	Reel
Empaquetado:	Cut Tape
Tipo de producto:	Standard Card Edge Connectors
Cantidad de empaque de fábrica:	170
Subcategoría:	Card Edge Connectors
Estilo de terminación:	SMD/SMT
Régimen de voltaje:	12 VDC
Peso de la unidad:	12.655 g

Productos encontrados:

Para mostrar productos similares, seleccione al menos una casilla de verificación

Seleccione al menos una de las casillas de verificación anteriores para mostrar productos similares en esta categoría.

Atributos seleccionados: 0

Filtrar documento:

Hoja de datos

CED012841142001 Hoja de datos (PDF)

Esta funcionalidad requiere que JavaScript esté habilitado.

CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
TARIC:: 8536693000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Cool Edge Connectors

Amphenol FCI Cool Edge Connectors support board-to-board (BTB) applications in the electronics market. This high-speed and high-power card edge connector system addresses multiple standards such as PCIe, SAS, SATA, Gen 4/5, OCP 3.0, EDSFF, NGSFF/NF1, and Gen Z. In addition, these connectors offer multiple BTB configurations like mezzanine, midplane, backplane, and coplanar. These connectors are designed as open-pin field and hot-plug capable. Amphenol FCI Cool Edge Connectors are ideally suited for solid-state drives (SSDs), NVMe SSDs, enterprise data centers, network interface cards, and add-in card applications.

Double Density Cool Edge 0.80mm Connectors

Amphenol FCI Double Density Cool Edge 0.80mm Connectors feature a compact design with two rows of contacts and differential, single-ended, and power pin options. These configurable single-piece connectors can accommodate both high-speed and low-speed signal and power. They support PCIe Gen 5 and are designed for multiple add-in card thicknesses. They also provide options for 1.60mm and 2.36mm AIC. These connectors reduce more than half of the PCB footprint when compared to the 1.00mm PCIe Cool Edge series. Amphenol FCI Double Density Cool Edge 0.80mm Connectors are designed for board-to-board and board-to-cable applications, including communication and data.
