MHDAS2M016BE01

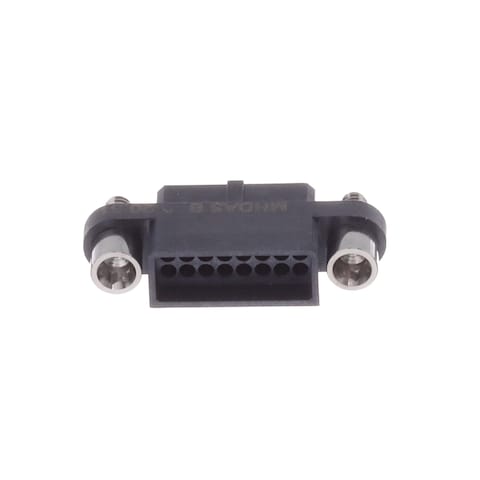

Name: Amphenol MHDAS2M016BE01
Brand: Amphenol Socapex
SKU: 523-MHDAS2M016BE01
Price: 123.32 USD
Availability: InStock

Las imágenes son para referencia solamente
Ver especificaciones del producto

Mouser N.º:

523-MHDAS2M016BE01

Fabricante N.º:

MHDAS2M016BE01

Fabricante:

Amphenol Socapex

Descripción:

Conectores Rectangulares Mil Spec. microHDAS plug with 16 AWG26-crimped contacts and jackscrews for harness

Hoja de datos:

MHDAS2M016BE01 Hoja de datos (PDF)

Modelo ECAD:

Descargue Library Loader gratis para convertir este archivo para su herramienta ECAD. Conozca más sobre el modelo ECAD.

Más información

Conozca más sobre Amphenol Socapex MHDAS2M016BE01

En existencias: 5

Existencias:: 5 Se puede enviar inmediatamente

Se ha producido un error inesperado. Vuelva a intentarlo más tarde.

Introducir cantidad:

Mínimo: 1 Múltiples: 1

Precio unitario:

$-.--

Precio ext.:

$-.--

Est. Tarifa:

Precio (USD)

Cantidad	Precio unitario	Precio ext.
	$123.32	$123.32
	$115.77	$1,157.70
	$110.89	$2,772.25
	$107.71	$5,385.50
	$102.60	$10,260.00
250	Presupuesto

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Atributo del producto	Valor de atributo	Seleccionar atributo
Fabricante:	Amphenol
Categoría de producto:	Conectores Rectangulares Mil Spec.
RoHS:
Producto:	Connectors
Número de posiciones:	16 Position
Número de filas:	2 Row
Estilo de terminación:	Crimp
Estilo de montaje:	Cable
Género del contacto:	Pin (Male)
Revestimiento del contacto:	Gold
Tipo de MIL:	MIL-DTL-55302G
Serie:	HDAS
Ángulo de montaje:	Straight
Marca:	Amphenol Socapex
Material del contacto:	Copper Alloy
País de ensamblaje:	Not Available
País de difusión:	Not Available
País de origen:	FR
Régimen de corriente:	3 A
Material del alojamiento:	Liquid Crystal Polymer (LCP)
Resistencia de aislamiento:	5 GOhms
Temperatura de trabajo máxima:	+ 150 C
Temperatura de trabajo mínima:	- 65 C
Paso:	1.27 mm
Tipo de producto:	Rectangular MIL Spec Connectors
Subcategoría:	MIL-Spec / MIL-Type
Régimen de voltaje:	750 V
Calibre de cable - AWG:	26 AWG

Productos encontrados:

Para mostrar productos similares, seleccione al menos una casilla de verificación

Seleccione al menos una de las casillas de verificación anteriores para mostrar productos similares en esta categoría.

Atributos seleccionados: 0

Filtrar documento:

Hoja de datos

MHDAS2M016BE01 Hoja de datos (PDF)

Esta funcionalidad requiere que JavaScript esté habilitado.

USHTS:: 8536694040
TARIC:: 8536693000
ECCN:: EAR99

Micro HDAS High-Performance Connectors

Amphenol Socapex Micro HDAS High-Performance Connectors save space on PC boards while maintaining a high level of performance. The micro board-to-board and board-to-wire connectors are offered in multiple sizes from 4 to 60 contacts on two rows. These versatile connectors feature a high-density 1.27mm pitch with a 7.4mm distance between boards and PC tail or crimp contact terminations. Amphenol Socapex Micro HDAS High-Performance Connectors meet and exceed MIL-DTL-55302G and 83513G and are intermateable with Nicomatic EMM connectors. Typical applications include commercial avionics and airframes, military avionics and airframes, and ground vehicles.

Conectores PCB de alto rendimiento HDAS

Los conectores PCB de alto rendimiento HDAS de Amphenol ofrecen un diseño sencillo y sólido junto con altos niveles de densidad y rendimiento en condiciones extremas. Los conectores HDAS reducen la distancia de los contactos, aumentan su densidad y son ideales cuando se debe considerar la instalación, el costo y la confiabilidad. Los conectores HDAS presentan pines cilíndricos mecanizados con la reconocida tecnología starclip del enchufe (6 dientes de contacto). Los rieles laterales en los conectores macho garantizan una protección óptima de los contactos ante daños externos. El uso de material LCP permite todo tipo de soldadura, incluso procesos de alta temperatura que exijan la ausencia de plomo. Destinados a usarse en entornos rigurosos, altas temperaturas y altos niveles de vibración, los conectores PCB HDAS superaron los requisitos de MIL-DTL-55302.
