Name: HARTING 09120053004
Brand: HARTING
SKU: 617-09120053004
Price: 10.07 USD
Availability: InStock

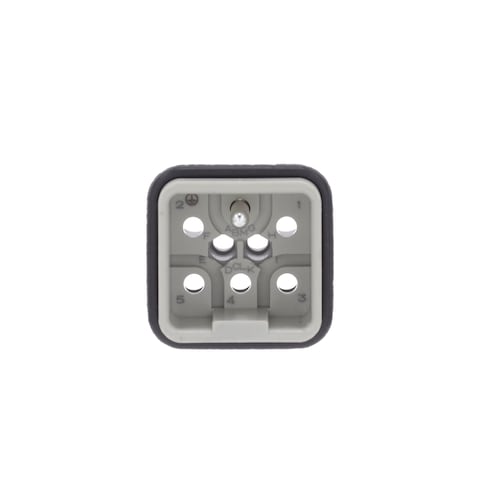

Las imágenes son para referencia solamente
Ver especificaciones del producto

Mouser N.º:

617-09120053004

Fabricante N.º:

09120053004

Fabricante:

HARTING

Descripción:

Conectores de alimentación de batalla Han Q 5/0 male crmp 16A w/ coding option

Hoja de datos:

09120053004 Hoja de datos (PDF)

Modelo ECAD:

Descargue Library Loader gratis para convertir este archivo para su herramienta ECAD. Conozca más sobre el modelo ECAD.

Más información

Conozca más sobre HARTING 09120053004

En existencias: 1,368

Existencias:: 1,368

Se puede enviar inmediatamente

Se ha producido un error inesperado. Vuelva a intentarlo más tarde.
En pedido:: 2,547
Plazo de entrega de fábrica:: 14

Semanas Tiempo estimado de producción de fábrica para cantidades superiores a las que se muestran.

Introducir cantidad:

Mínimo: 1 Múltiples: 1

Precio unitario:

$-.--

Precio ext.:

$-.--

Est. Tarifa:

Precio (USD)

Cantidad	Precio unitario	Precio ext.
	$10.07	$10.07
	$8.56	$85.60
	$7.92	$158.40
	$7.64	$382.00
	$7.27	$727.00
	$6.82	$1,364.00
	$6.49	$3,245.00
2,000	Presupuesto

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Atributo del producto	Valor de atributo	Seleccionar atributo
Fabricante:	HARTING
Categoría de producto:	Conectores de alimentación de batalla
RoHS:
REACH - SVHC:
Serie:	Han Q
Producto:	Inserts
Régimen de corriente:	16 A
Número de posiciones:	5 Position + PE
Estilo de terminación:	Crimp
Régimen de voltaje:	230 V, 400 V
Tamaño del alojamiento / capota:	3A
Género de inserto / contacto:	Male
Material del alojamiento:	Polycarbonate (PC)
Nombre comercial:	HAN
Marca:	HARTING
País de ensamblaje:	Not Available
País de difusión:	Not Available
País de origen:	RO
Régimen de inflamabilidad:	UL 94 V-0
Para utilizar con:	Size 3A Housings
Color de la carcasa:	Gray
Temperatura de trabajo máxima:	+ 125 C
Temperatura de trabajo mínima:	- 40 C
Ángulo de montaje:	Straight
Estilo de montaje:	Panel
Tipo de producto:	Heavy Duty Power Connectors
Cantidad de empaque de fábrica:	10
Subcategoría:	Power Connectors
Peso de la unidad:	20.524 g

Productos encontrados:

Para mostrar productos similares, seleccione al menos una casilla de verificación

Seleccione al menos una de las casillas de verificación anteriores para mostrar productos similares en esta categoría.

Atributos seleccionados: 0

Filtrar documento:

Hoja de datos

09120053004 Hoja de datos (PDF)

Configurator

Industrial Connectors Han® Configurator

Images

Models

UK & EU Declaration of Conformity (PDF)

CNHTS:: 8536901100
USHTS:: 8538908180
JPHTS:: 853890000
ECCN:: EAR99

Han® Q Connectors

HARTING Han^® Q Connectors expands the portfolio of the Han 3A size range. An area measuring 42mm² is enough room for three power contacts and the protective earth contact, or four power contacts. Both connectors are used in industrial environments and are ideally suited to the needs of the semiconductor industry. The Han Q 3/0 with protective earth contact is designed for 3-phase earthed networks and is used in three-phase motors. It can fit all housings in the 3A size, i.e., all plastic and metal varieties, EMC, and also the extremely robust HPR and stainless steel housings. The Han Q 4/0 comes with four power contacts and is used to enable equipment such as ventilators, fans, or extraction units to be connected. The Han Q 4/0 is the ideal solution to reduce costs because two of the components can be connected with one connector. The connector is also ideally suited for DC applications. However, in this case, it can only be used in 3A-size plastic housings.
