TSM-110-01-L-DH

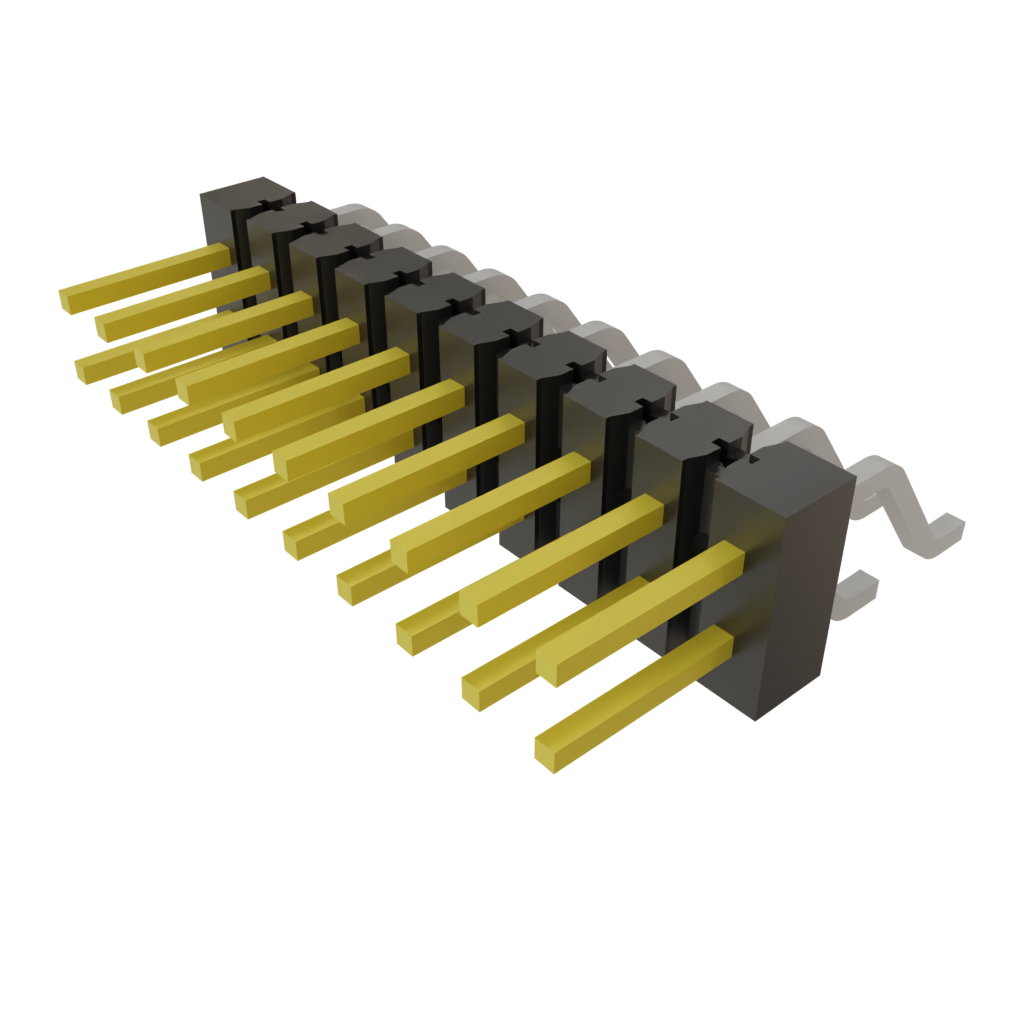

Name: Samtec TSM-110-01-L-DH
Brand: Samtec
SKU: 200-TSM11001LDH
Price: 3.12 USD
Availability: InStock

Las imágenes son para referencia solamente
Ver especificaciones del producto

Mouser N.º:

200-TSM11001LDH

Fabricante N.º:

TSM-110-01-L-DH

Fabricante:

Samtec

Descripción:

Alojamientos de cables y cabecera .100 Surface Mount Terminal Strip

Modelo ECAD:

Descargue Library Loader gratis para convertir este archivo para su herramienta ECAD. Conozca más sobre el modelo ECAD.

Más información

Conozca más sobre Samtec TSM-110-01-L-DH

En existencias: 64

Existencias:: 64 Se puede enviar inmediatamente

Se ha producido un error inesperado. Vuelva a intentarlo más tarde.
Plazo de entrega de fábrica:: 2 Semanas Tiempo estimado de producción de fábrica para cantidades superiores a las que se muestran.

Introducir cantidad:

Mínimo: 1 Múltiples: 1

Precio unitario:

$-.--

Precio ext.:

$-.--

Est. Tarifa:

Precio (USD)

Cantidad	Precio unitario	Precio ext.
	$3.12	$3.12
	$2.54	$279.40
	$2.26	$1,143.56
	$1.73	$1,750.76
	$1.45	$2,902.90
	$1.19	$5,969.04
	$0.977	$9,779.77

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Atributo del producto	Valor de atributo	Seleccionar atributo
Fabricante:	Samtec
Categoría de producto:	Alojamientos de cables y cabecera
RoHS:
Producto:	Headers
Tipo:	Pin Header
Número de posiciones:	20 Position
Paso:	2.54 mm (0.1 in)
Número de filas:	2 Row
Estilo de montaje:	SMD/SMT
Estilo de terminación:	Solder Pin
Ángulo de montaje:	Horizontal
Género del contacto:	Pin (Male)
Revestimiento del contacto:	Gold
Longitud del puesto de acoplamiento:	5.84 mm (0.23 in)
Serie:	TSM
Temperatura de trabajo mínima:	- 55 C
Temperatura de trabajo máxima:	+ 125 C
Empaquetado:	Tube
Marca:	Samtec
Material del contacto:	Phosphor Bronze
País de ensamblaje:	Not Available
País de difusión:	Not Available
País de origen:	VN
Régimen de corriente:	4.1 A to 5.4 A
Régimen de inflamabilidad:	UL 94 V-0
Color de la carcasa:	Black
Material del alojamiento:	Liquid Crystal Polymer (LCP)
Tipo de producto:	Headers & Wire Housings
Cantidad de empaque de fábrica:	22
Subcategoría:	Headers & Wire Housings
Peso de la unidad:	397.200 mg

Productos encontrados:

Para mostrar productos similares, seleccione al menos una casilla de verificación

Seleccione al menos una de las casillas de verificación anteriores para mostrar productos similares en esta categoría.

Atributos seleccionados: 0

Filtrar documento:

Images

Imagen

Models

TSM-110-01-L-DH Symbol & Footprint by SnapMagic

Specification Sheets

Technical Resources

Test Report (PDF)

CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
TARIC:: 8536693000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Cabezales de poste cuadrado de 0.025" SMT y de 0.100" (2.54 mm) TSM

Los cabezales de poste cuadrado de 0.025" para instalar en superficie y de 0.100" (2.54 mm) TSM de Samtec son conectores placa a placa que incluyen terminales de poste cuadrado en opciones de fila simple, doble o triple con pines de tecnología rectos, de ángulo recto o mixtos. Los cabezales resistentes y altamente confiables están disponibles en orientaciones vertical y horizontal que han pasado de 10 años en entornos de gas de flujo mixto (MFG). Los cabezales TSM de Samtec alcanzan ciclos altos de acoplamiento de hasta 2500. Los conectores de acoplamiento conocidos de la serie TSM son las series SSW, SSQ, SSM, BSW, ESW, ESQ, BCS, SLW, CES y HLE. Los acoplamientos de cables incluyen la serie IDSS e IDSD.
