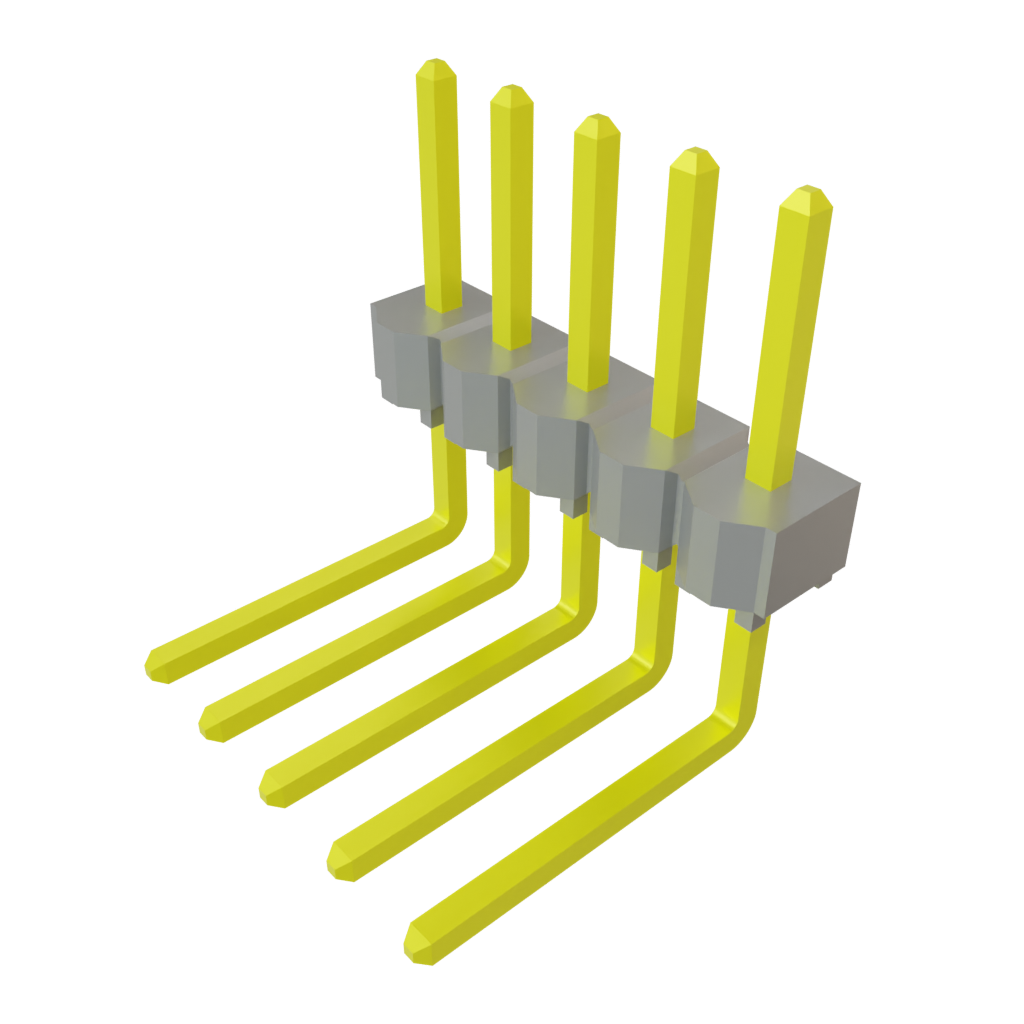

TSW-105-10-S-S-RE

Name: Samtec TSW-105-10-S-S-RE
Brand: Samtec
SKU: 200-TSW10510SSRE
Price: 0.99 USD
Availability: InStock

Las imágenes son para referencia solamente
Ver especificaciones del producto

Mouser N.º:

200-TSW10510SSRE

Fabricante N.º:

TSW-105-10-S-S-RE

Fabricante:

Samtec

Descripción:

Alojamientos de cables y cabecera Classic PCB Header Strips

Modelo ECAD:

Descargue Library Loader gratis para convertir este archivo para su herramienta ECAD. Conozca más sobre el modelo ECAD.

Más información

Conozca más sobre Samtec TSW-105-10-S-S-RE

En existencias: 250

Existencias:: 250 Se puede enviar inmediatamente

Se ha producido un error inesperado. Vuelva a intentarlo más tarde.
Plazo de entrega de fábrica:: 1 semana Tiempo estimado de producción de fábrica para cantidades superiores a las que se muestran.

Introducir cantidad:

Mínimo: 1 Múltiples: 1

Precio unitario:

$-.--

Precio ext.:

$-.--

Est. Tarifa:

Precio (USD)

Cantidad	Precio unitario	Precio ext.
	$0.99	$0.99
	$0.82	$41.00
	$0.68	$68.00
	$0.56	$280.00
	$0.478	$478.00
	$0.413	$826.00
	$0.346	$1,730.00
	$0.286	$2,860.00

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Atributo del producto	Valor de atributo	Seleccionar atributo
Fabricante:	Samtec
Categoría de producto:	Alojamientos de cables y cabecera
RoHS:
Producto:	Headers
Tipo:	Pin Header
Número de posiciones:	5 Position
Paso:	2.54 mm (0.1 in)
Número de filas:	1 Row
Estilo de montaje:	Through Hole
Estilo de terminación:	Solder Pin
Ángulo de montaje:	Right Angle
Género del contacto:	Pin (Male)
Revestimiento del contacto:	Gold
Longitud del puesto de acoplamiento:	5.84 mm (0.23 in)
Largo del puesto de terminación:	9.91 mm (0.39 in)
Serie:	TSW
Aplicación:	Board-to-Board, Cable
Temperatura de trabajo mínima:	- 55 C
Temperatura de trabajo máxima:	+ 125 C
Empaquetado:	Bulk
Marca:	Samtec
Material del contacto:	Phosphor Bronze
País de ensamblaje:	Not Available
País de difusión:	Not Available
País de origen:	US
Régimen de corriente:	4.3 A, 4.6 A, 5.2 A, 5.7 A, 6.3 A
Régimen de inflamabilidad:	UL 94 V-0
Material del alojamiento:	Polybutylene Terephthalate (PBT)
Tipo de producto:	Headers & Wire Housings
Cantidad de empaque de fábrica:	1
Subcategoría:	Headers & Wire Housings
Régimen de voltaje:	400 VAC, 450 VAC, 500 VAC, 515 VAC, 550 VAC

Productos encontrados:

Para mostrar productos similares, seleccione al menos una casilla de verificación

Seleccione al menos una de las casillas de verificación anteriores para mostrar productos similares en esta categoría.

Atributos seleccionados: 0

Filtrar documento:

Images

Imagen

Models

TSW-105-10-S-S-RE Symbol & Footprint by SnapMagic

Specification Sheets

Technical Resources

Test Report (PDF)

USHTS:: 8536694040
ECCN:: EAR99

TSW .100" Through-Hole .025" Square-Post Headers

Samtec TSW Through-Hole Square-Post Headers offer a 400V_AC to 550V_AC voltage range, a 6.3A current rating, and phosphor bronze construction. These TSW headers are an Extended Life Product™ (E.L.P.™), passing 10-year Mixed Flowing Gas (MFG) ratings and achieving high mating cycles (250 to 2500). E.L.P. products are tested to rigorous standards that evaluate contact resistance in simulated storage and field conditions. Samtec TSW Through-Hole Square-Post Headers feature single-, double-, and triple-row options that operate in the -55°C to +125°C temperature range.
