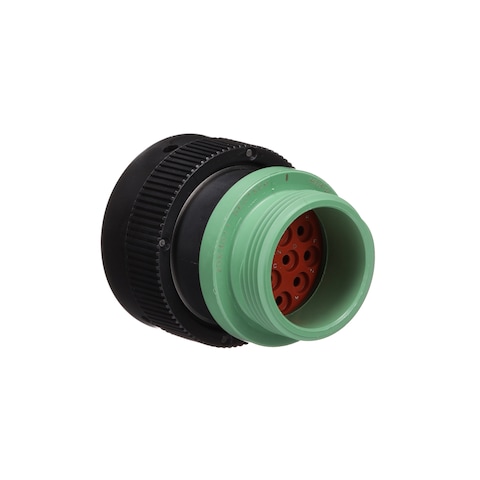

HDP26-24-16PN-L015

TE Connectivity / DEUTSCH
571-HDP26-2416PNL015
HDP26-24-16PN-L015

Fabricante:

Descripción:
Conectores automotrices PLUG ASM

Hoja de datos:
Modelo ECAD:
Descargue Library Loader gratis para convertir este archivo para su herramienta ECAD. Conozca más sobre el modelo ECAD.
Más información
Conozca más sobre TE Connectivity / DEUTSCH HDP26-24-16PN-L015

En existencias: 21

Existencias:
21 Se puede enviar inmediatamente
Plazo de entrega de fábrica:
13 Semanas Tiempo estimado de producción de fábrica para cantidades superiores a las que se muestran.
Mínimo: 1   Múltiples: 1
Precio unitario:
$-.--
Precio ext.:
$-.--
Est. Tarifa:

Precio (USD)

Cantidad Precio unitario
Precio ext.
$19.67 $19.67
$18.50 $740.00
$12.81 $1,537.20

Atributo del producto Valor de atributo Seleccionar atributo
TE Connectivity
Categoría de producto: Conectores automotrices
RoHS:
Housings
16 Position
Plug (Male)
Cable Mount / Free Hanging
Crimp
14 AWG
10 AWG
Black
HDP20
Aplicación: Wire to Panel
Marca: TE Connectivity / DEUTSCH
Género del contacto: Without Pin Contacts
País de ensamblaje: Not Available
País de difusión: Not Available
País de origen: MX
Régimen de corriente: 25 A
Dimensiones: 49.53 mm x 49.53 mm x 42.55 mm
Régimen de inflamabilidad: UL 94 V-0
Altura: 49.53 mm
Material del alojamiento: Polyamide (PA)
Protección de ingreso: IP67
Longitud: 42.55 mm
Mecanismo de cierre: Integrated in Housing
Material: Plastic
Género de acoplamiento: Receptacle
Número de pieza de acoplamiento: HDP24-24-16
Temperatura de trabajo máxima: + 125 C
Temperatura de trabajo mínima: - 55 C
Ángulo de montaje: Straight
Tipo de producto: Automotive Connectors
Cantidad de empaque de fábrica: 40
Subcategoría: Automotive Connectors
Nombre comercial: HD
Tipo: Plug
Régimen de voltaje: 250 V
Ancho: 49.53 mm
Rango de calibrador de alambres: 10 AWG to 14 AWG
Peso de la unidad: 58 g
Productos encontrados:
Para mostrar productos similares, seleccione al menos una casilla de verificación
Seleccione al menos una de las casillas de verificación anteriores para mostrar productos similares en esta categoría.
Atributos seleccionados: 0

CNHTS:
8536901100
CAHTS:
8536700000
USHTS:
8538908180
JPHTS:
853890000
TARIC:
8536700099
MXHTS:
85367001
BRHTS:
85367000
ECCN:
EAR99

HDP20 Connectors

TE Connectivity's (TE) / DEUTSCH HDP20 connectors are heavy-duty rated, environmentally sealed, composite shell, multi-pin connectors. The composite thermoplastic shell is suited for applications where chemicals can damage a connector housing. The TE DEUTSCH HDP20 connector series features quick connect-disconnect bayonet coupling, single-hole bulkhead mounting, silicone seals, and a rear insertion/rear removal contact system.

HD Harsh Environment Connectors

TE Connectivity's (TE) DEUTSCH HD harsh environment connectors are a rugged and reliable connector system that performs in harsh environments. TE's HD10 series is a dependable solution used to eliminate problems like assembly and maintenance time and is primarily used for diagnostic connectors. The HD30 and HDP20 series connectors are heavy-duty, environmentally sealed, multi-pin circular connectors designed for the truck, bus, and off-highway industry. Available in metal or thermoplastic housings, HD connectors offer multiple pin configurations that accept contact sizes 4 through 20.

HD Harsh Environment Connectors

TE Connectivity / DEUTSCH HD connectors are an environmentally sealed, thermoplastic, and cylindrical connector series. The HD series is heavily used for diagnostic connectors, eliminates problems associated with assembly and maintenance time, and is designed for long service life.
